Produkt beskrivelse

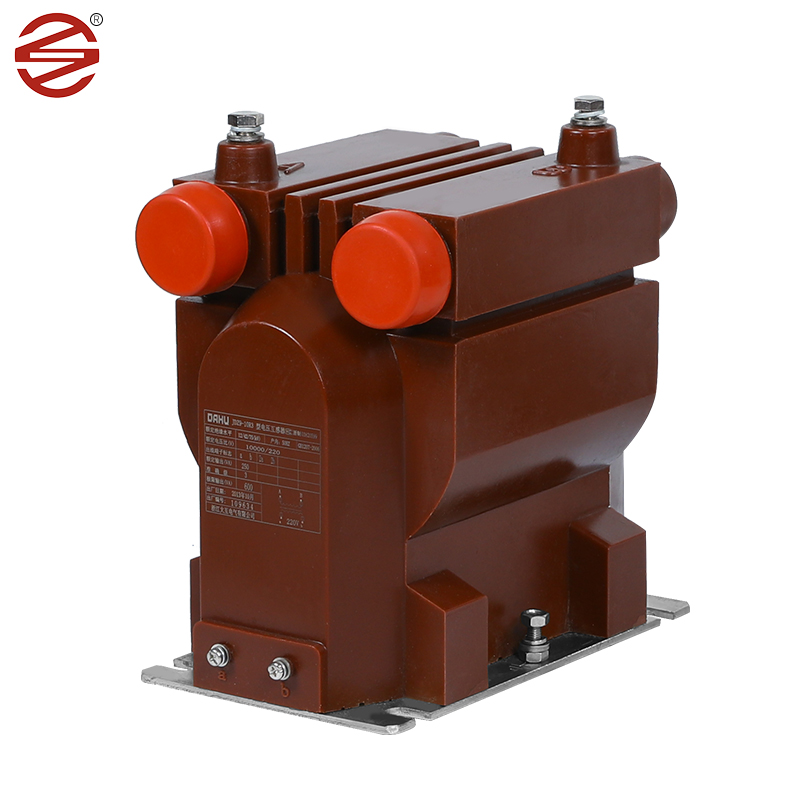

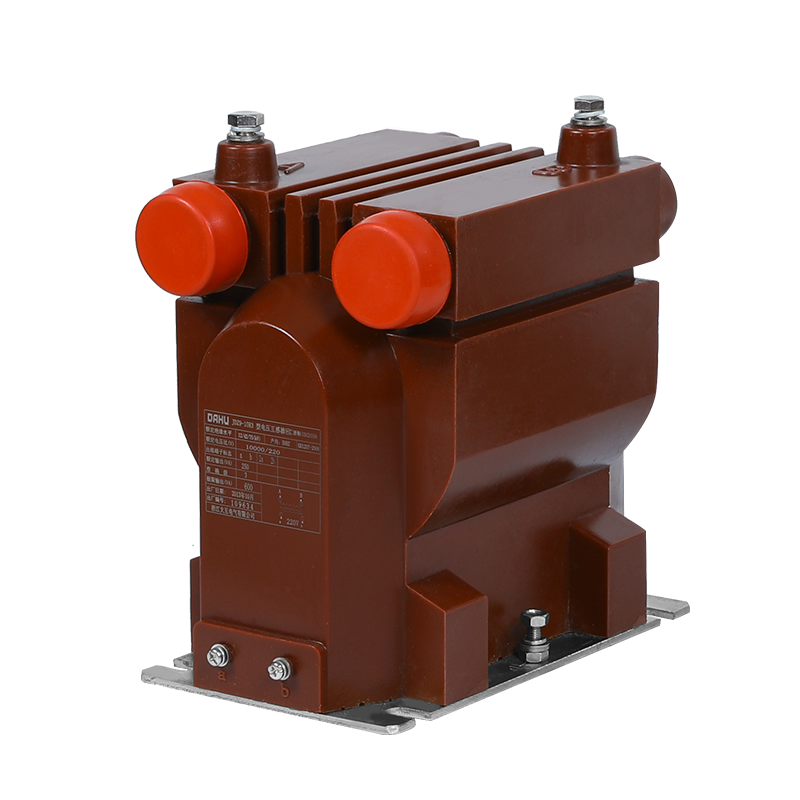

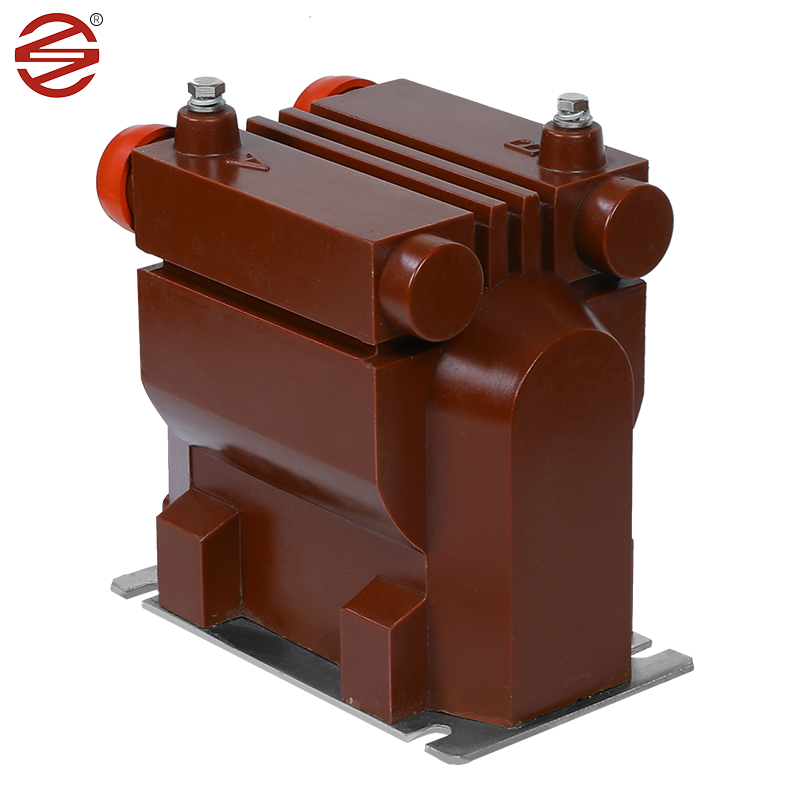

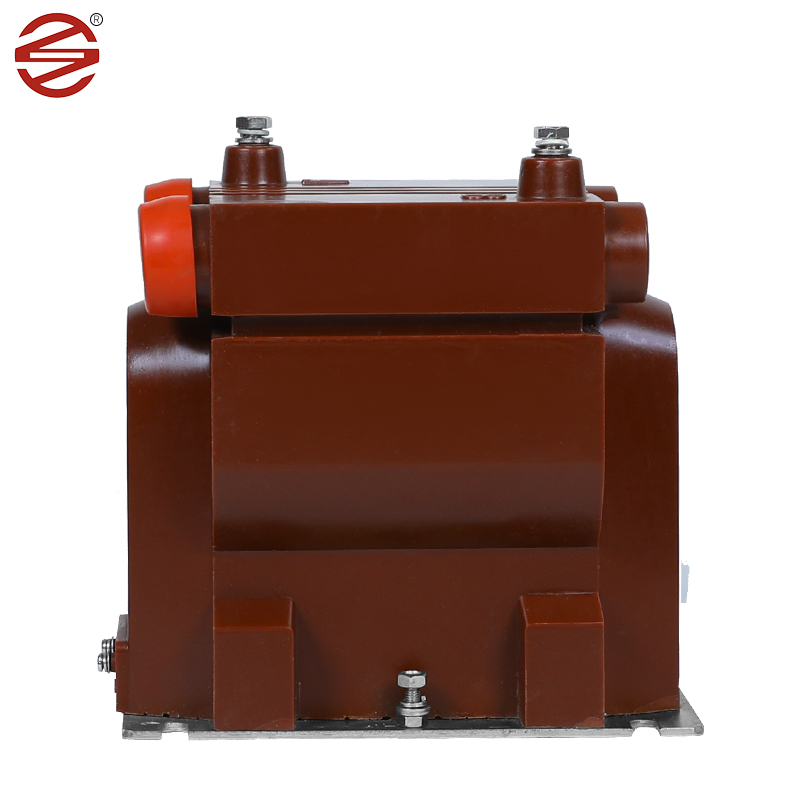

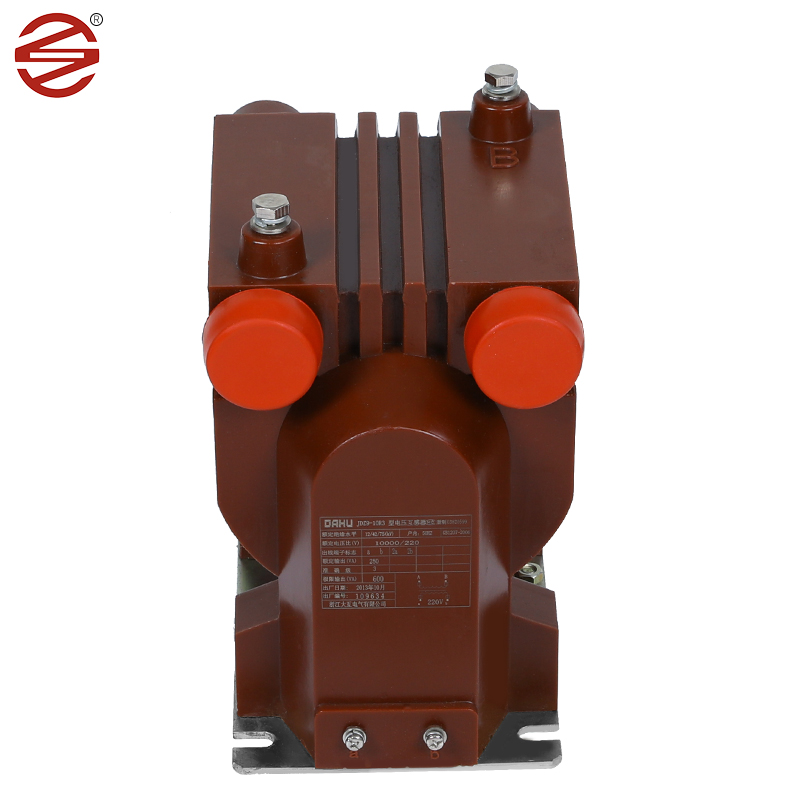

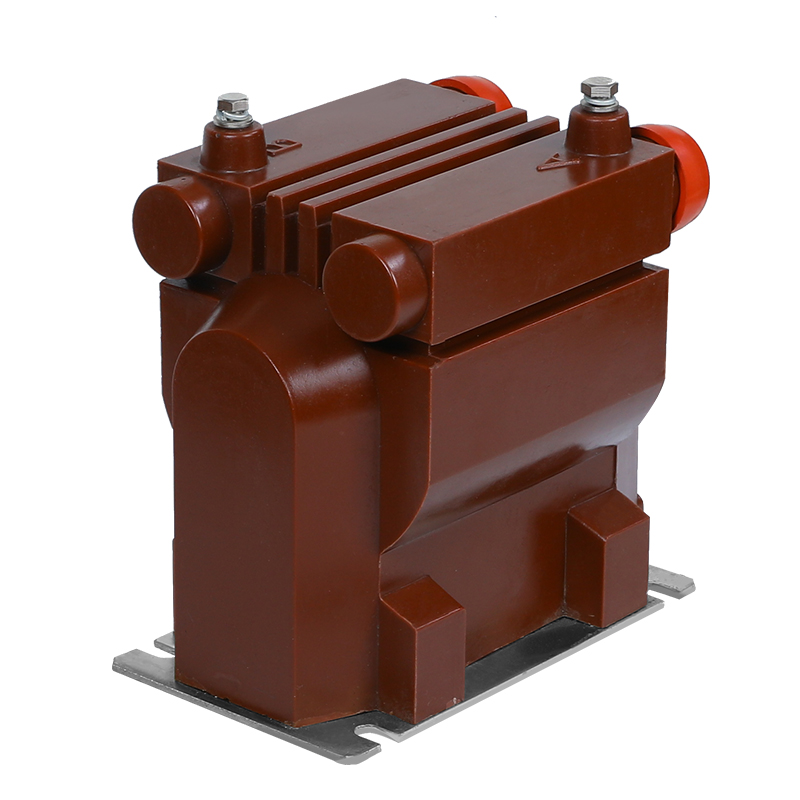

Den 10 kV PT fremstillet af Dahu Electric er en vigtig komponent i indendørs switchskabe, der spiller en afgørende rolle i moderne elektriske systemer. Det måler ikke kun spænding, men udfører også vigtige opgaver, såsom elektrisk energiovervågning og sikrer den glatte drift af beskyttende relæer i både enfaset og trefaset AC-systemer.

Ud over sine funktionelle kapaciteter er 10 kV PT fra Dahu Electric kendt for sit engagement i kvalitet og innovation. Det indeholder avancerede funktioner, gennemgår streng test og overholder industristandarder, hvilket sikrer pålidelig ydelse.

Produktintroduktion

Koldvalset siliciumstålplade: 10 kV PT bruger ofte koldvalset siliciumstålplade som dets kerne på grund af dets fremragende magnetiske egenskaber. Disse materialer udviser høj permeabilitet og lavt kernetab, hvilket gør dem ideelle til effektiv energioverførsel. De har lavere hysterese -løkker og magnetiseringstab sammenlignet med andre muligheder, hvilket resulterer i mindre energiaffald og lavere strømforbrug.

Epoxyharpiks: Epoxy -harpiks har fremragende dielektriske egenskaber og mekanisk styrke, er det første valg af 10 kV PT -isoleringsmateriale. Epoxy -castings leverer pålidelig isolering, der beskytter interne komponenter mod elektrisk sammenbrud og miljøfaktorer.

Kobber: Kobberledere bruges typisk til viklinger i 10 kV Pt. Disse materialer tilbyder høj elektrisk ledningsevne og mekanisk holdbarhed, hvilket muliggør effektiv transmission af aktuelle signaler, mens de modstår operationelle spændinger.

Materiale (epoxyharpiks): 10 kV PT Brug kabinetter lavet af epoxyharpiks, som har fremragende isoleringsegenskaber og kan forhindre strøm eller spændingskrydsning til sikker kredsløb. Det er også modstandsdygtigt over for høje temperaturer og korrosion og har god tætningspræstation for vandtæt og fugtbeskyttet kapacitet. Epoxytransformatorer er lettere og lettere at installere og vedligeholde sammenlignet med olie-nedbrydende transformere.

Produktoverlegenhed

Vores produktbelægning af skruer og bundplade når 8um/min, hvilket er mere fugtbestandigt og rustbeskyttet. Glansen er bedre.

1.	Anvendelse	Måling
2.	Installation	Indendørs.
3.	Isolering	Støbt harpiks
4.	Type	Spændingsinduktion
5.	Konstruktion	Tør type epoxyharpiks støbt
6.	Antal fase	Singefase (1 sæt = 3 nr.)
7.	Frekvens	50 Hz
8.	Montering monteret	Støtter på gantrysstruktur monteret
9.	System Primær nominel spænding	11 kV (fase til fase)
10.	Systemets primære maksimale spænding	12 kV (fase til fase)
11.	System Earthlings	Effektivt jordet
12.	Grundlæggende isolering (impuls modstå Spænding)	75 kV
13.	Strømfrekvens modstå spænding	28 kV
14.	Den neutrale ende af primær vikling, for Direkte forbindelse til jorden	Isoleret til at modstå 10 kV Lavfrekvenstest.
15.	Type sekundær vikling	Enkelt vikling
16.	Transformationsforhold	11 kV // 3/0,11 kV/3
17.	Krypningsafstand	25 mm/kV (minimum)
18.	Bedømt sekundær byrde	7,5 til 10 VA
19.	Spændingsgrænsefaktor	1,2 kontinuerlig og 1,5 i 30 sekunder
20.	Klasse af nøjagtighed	0,2 til måling.
21.	Standard	Design, fremstilling, test, installation og Præstation skal være i overensstemmelse med den seneste Udgaver af IEC 61869-1 & IEC 61869-3.
