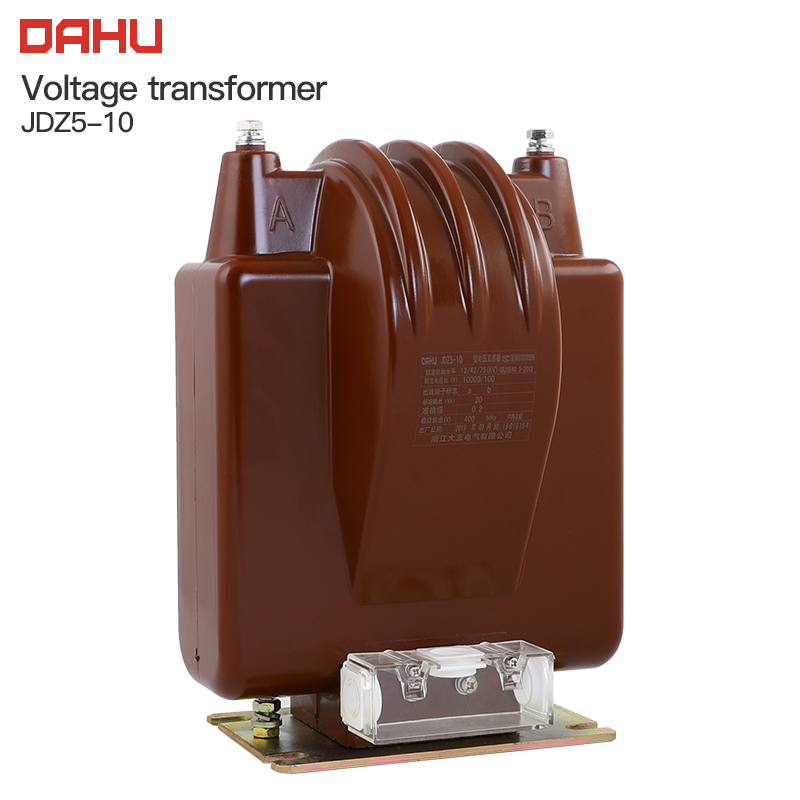

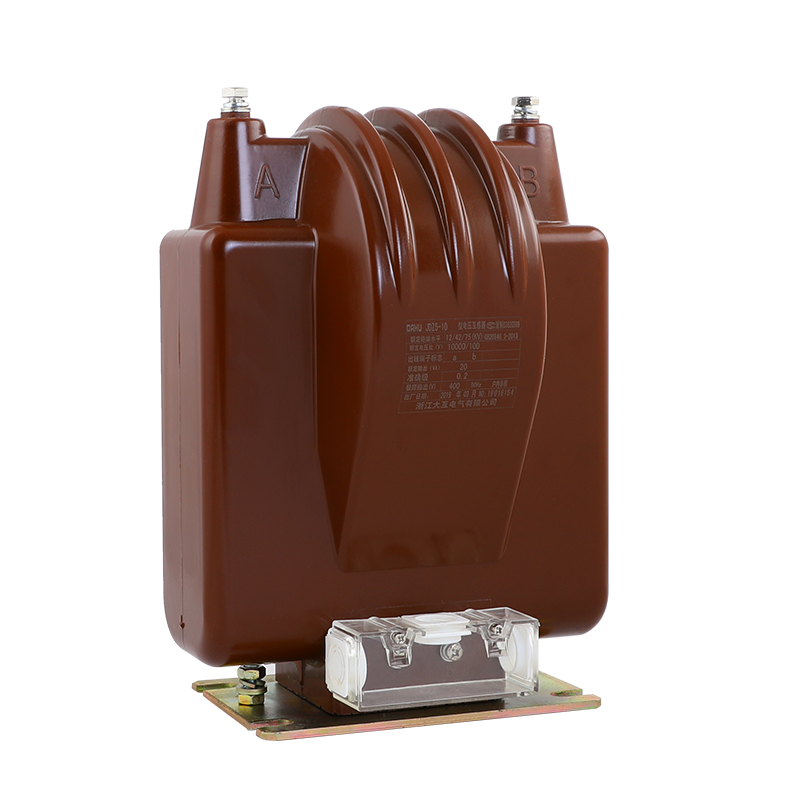

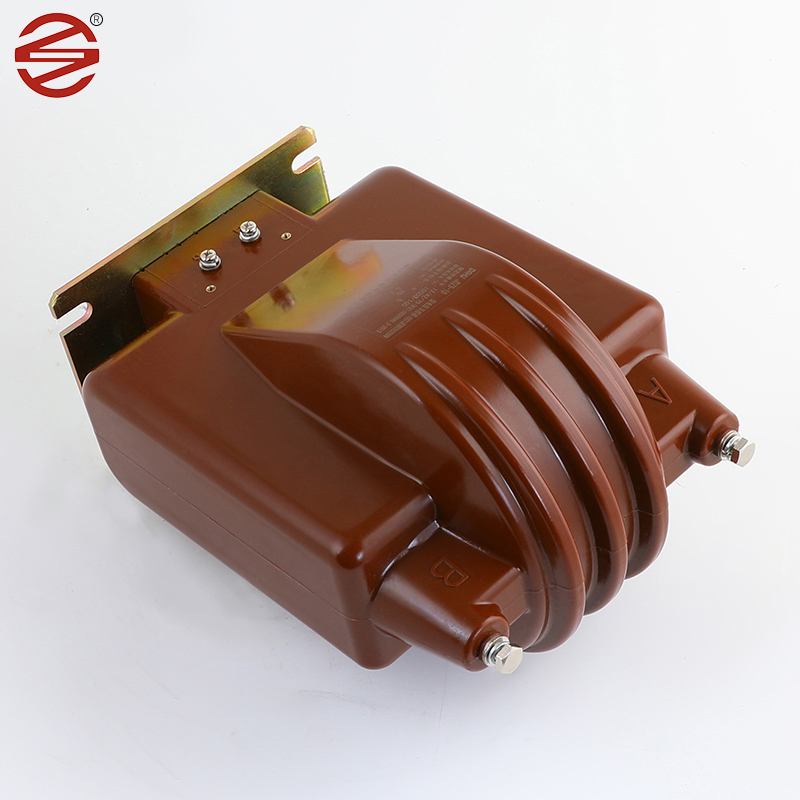

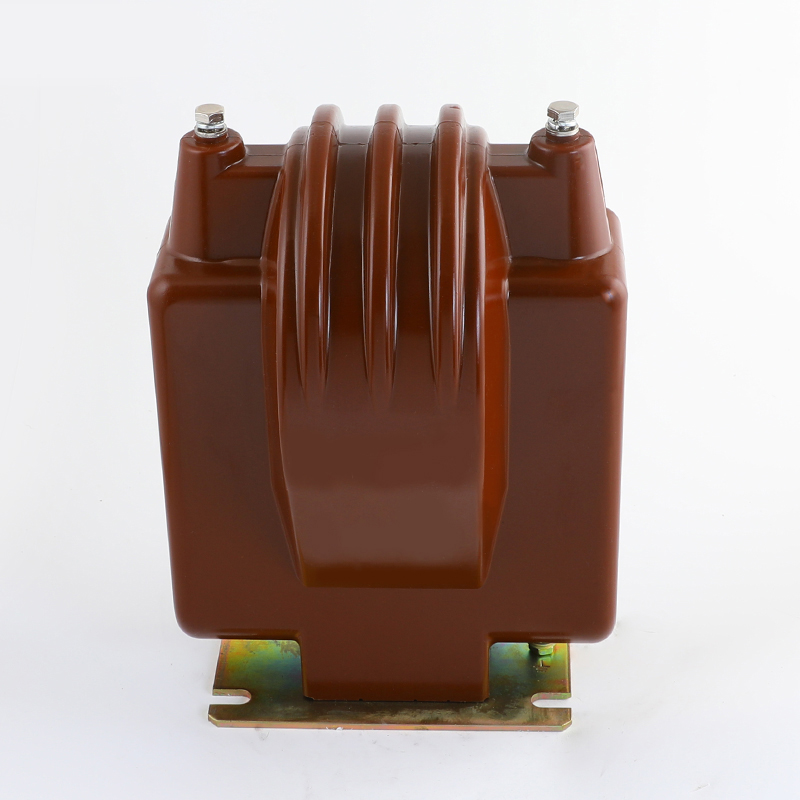

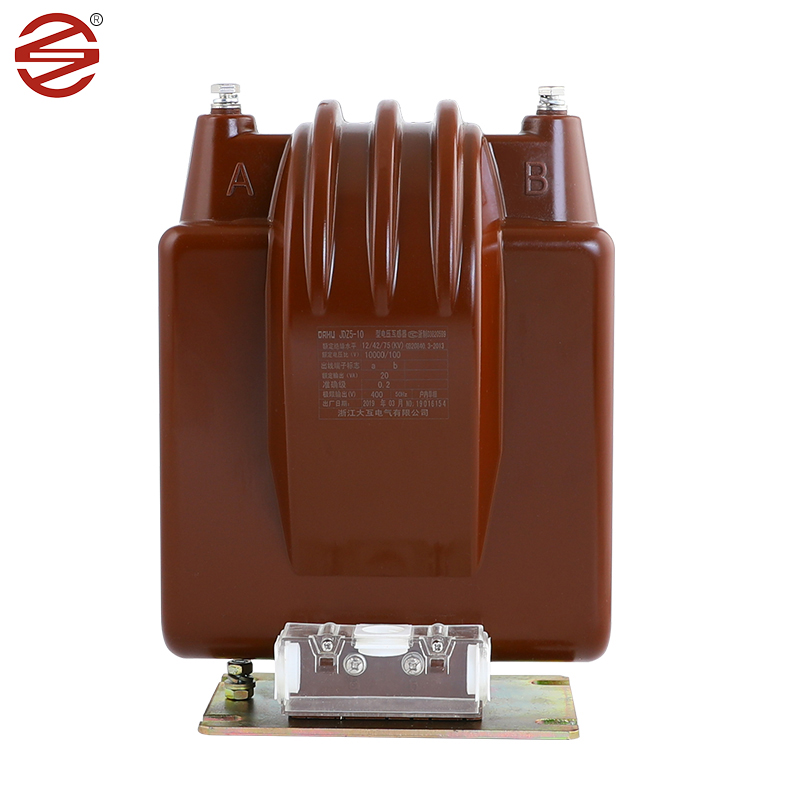

11 kV pt

Den 11 kV PT lavet af Dahu Electric er en uundværlig komponent i indendørs switch-kabinet og er rygraden i spændingsmåling, strømovervågning og beskyttelsesrelæer i enfaset og trefaset AC-systemer. Dets robuste design og præcise funktionalitet gør det til et væsentligt element i at sikre sikkerheden og effektiviteten af elektriske operationer.

Send forespørgsel

Produkt beskrivelse

Koldvalsede siliciumstålplader: Brugt som kernemateriale i 11 kV pt. Disse ark er koldvalset og har ekstraordinære magnetiske egenskaber, herunder høj permeabilitet og lavt kernetab. Disse egenskaber gør dem velegnet til spændingstransformatorer.

Ved at anvende koldvalsede siliciumstålplader som kernemateriale kan spændingstransformatoren opnå effektiv energioverførsel og derved forbedre den samlede systemeffektivitet. Sammenlignet med alternative materialer udviser koldvalsede siliciumstålplader lavere hystereseløkker og magnetiseringstab, hvilket resulterer i reduceret energiaffald og lavere strømforbrug.

Epoxyharpiks: Epoxyharpiks har fremragende dielektriske egenskaber og mekanisk styrke, er det første valg af 11 kV PT -isoleringsmateriale. Epoxy -støbegods giver pålidelig isolering, der beskytter interne komponenter mod elektrisk sammenbrud og miljøfaktorer ..

Kobber: Kobberledere bruges typisk til viklinger i 11 kV Pt. Disse materialer tilbyder høj elektrisk ledningsevne og mekanisk holdbarhed, hvilket muliggør effektiv transmission af spændingssignaler, mens de modstår operationelle spændinger.

Materiale (epoxyharpiks): 11 kV PT Brug kabinetter lavet af epoxyharpiks, som har fremragende isoleringsegenskaber og kan forhindre strøm eller spændingskrydsning til sikker kredsløb. Det er også modstandsdygtigt over for høje temperaturer og korrosion og har god tætningspræstation for vandtæt og fugtbeskyttet kapacitet. Epoxytransformatorer er lettere og lettere at installere og vedligeholde sammenlignet med olie-nedbrydende transformere.

11 kV PT overlegenhed

Vores produktbelægning af skruer og bundplade når 8um/min, hvilket er mere fugtbestandigt og rustbeskyttet. Glansen er bedre.

1.	Anvendelse	Måling
2.	Installation	Indendørs.
3.	Isolering	Støbt harpiks
4.	Type	Spændingsinduktion
5.	Konstruktion	Tør type epoxyharpiks støbt
6.	Antal fase	Singefase (1 sæt = 3 nr.)
7.	Frekvens	50 Hz
8.	Montering monteret	Støtter på gantrysstruktur monteret
9.	System Primær nominel spænding	11 kV (fase til fase)
10.	Systemets primære maksimale spænding	12 kV (fase til fase)
11.	System Earthlings	Effektivt jordet
12.	Grundlæggende isolering (impuls modstå Spænding)	75 kV
13.	Strømfrekvens modstå spænding	28 kV
14.	Den neutrale ende af primær vikling, for Direkte forbindelse til jorden	Isoleret til at modstå 10 kV Lavfrekvenstest.
15.	Type sekundær vikling	Enkelt vikling
16.	Transformationsforhold	11 kV // 3/0,11 kV/3
17.	Krypningsafstand	25 mm/kV (minimum)
18.	Bedømt sekundær byrde	7,5 til 10 VA
19.	Spændingsgrænsefaktor	1,2 kontinuerlig og 1,5 i 30 sekunder
20.	Klasse af nøjagtighed	0,2 til måling.
21.	Standard	Design, fremstilling, test, installation og Præstation skal være i overensstemmelse med den seneste Udgaver af IEC 61869-1 & IEC 61869-3.
