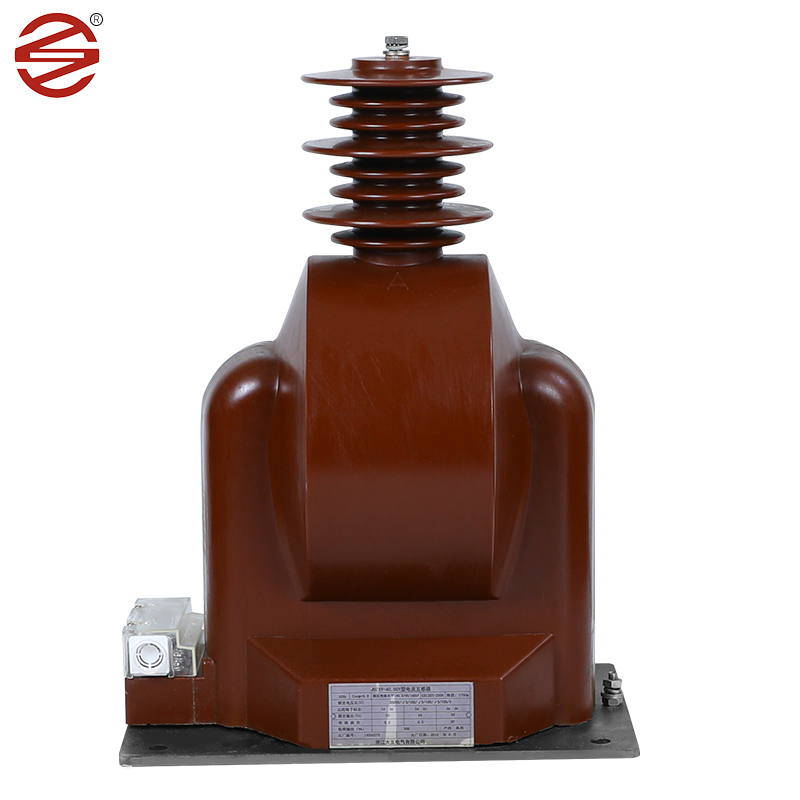

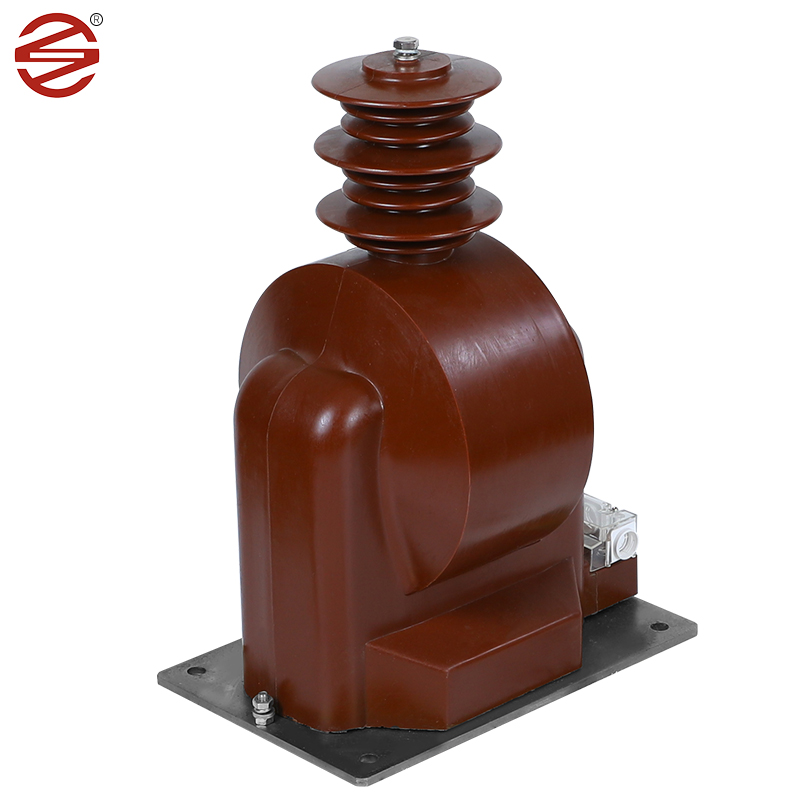

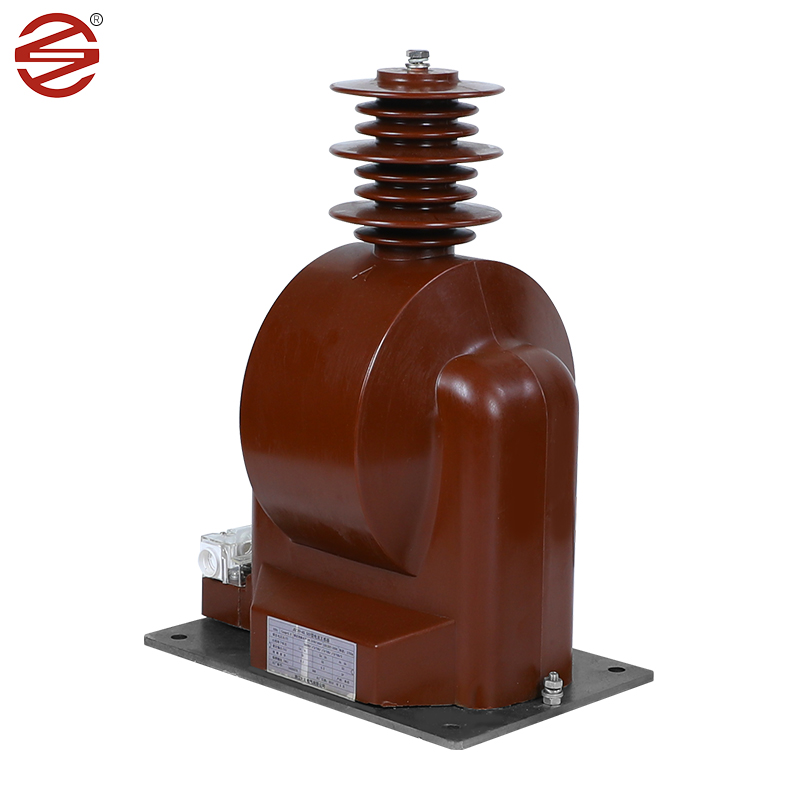

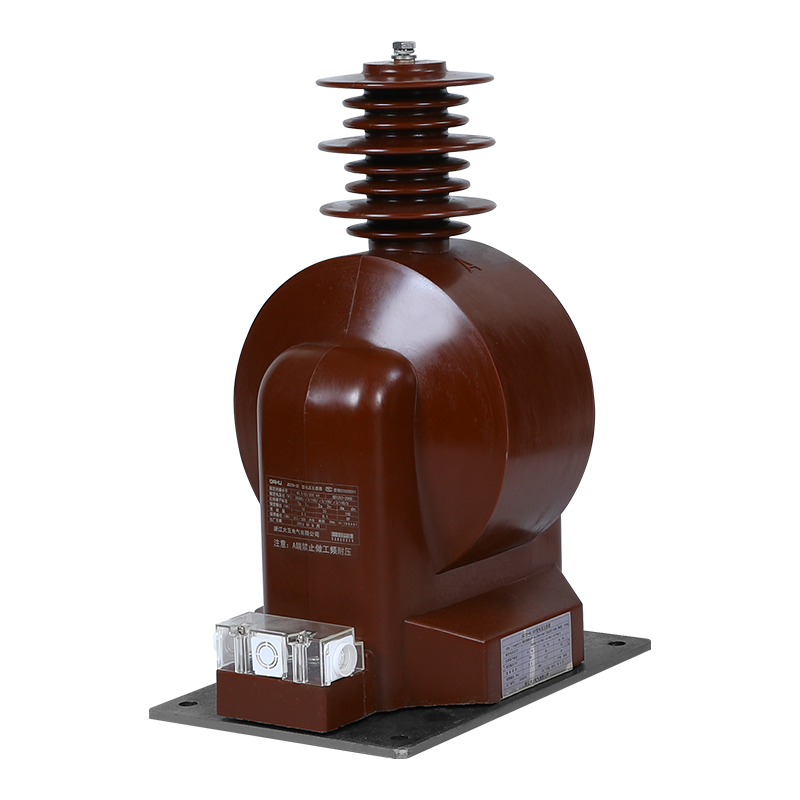

36 kV spændingstransformator

36 kV spændingstransformator fremstillet af Dahu Electric er en væsentlig komponent i indendørs switchskabe, der spiller en afgørende rolle i moderne elektriske systemer. Det måler ikke kun spænding, men udfører også vigtige opgaver, såsom elektrisk energiovervågning og sikrer den glatte drift af beskyttende relæer i både enfaset og trefaset AC-systemer.

Send forespørgsel

Produkt beskrivelse

Produktintroduktion

Koldvalset siliciumstålplade: På grund af dets fremragende magnetiske egenskaber bruges det i vid udstrækning som kernemateriale på 36 kV spændingstransformator i kraftindustrien. Det koldvalsede siliciumstålplade har egenskaberne ved høj permeabilitet og lavt kernetab, hvilket får det til at have fremragende energioverførselsydelse. De er i stand til effektivt at udføre magnetiske felter, omdanne elektrisk energi til magnetisk energi og overføre den til andre elektriske enheder.

Epoxyharpiks: Epoxy -harpiks er et meget anvendt materiale med fremragende dielektriske egenskaber og mekanisk styrke. Især egnet som 36 kV spændingstransformator primær isoleringsmateriale. De dielektriske egenskaber ved epoxyharpikser henviser til deres evne til at modstå strømmen af spænding, hvilket er vigtigt for at sikre sikker og effektiv drift af elektrisk udstyr. På grund af sin høje dielektriske styrke kan epoxyharpikser modstå højspændingsniveauer uden at bryde sammen, hvilket gør dem ideelle til spændingstransformatorisolering.

Ud over dets dielektriske egenskaber tilbyder epoxyharpiks også enestående mekanisk styrke. Det har en høj trækstyrke, hvilket betyder, at den kan modstå betydelig mekanisk stress uden deformering eller brud. Dette gør det meget pålideligt at beskytte interne komponenter i spændingstransformatorer mod eksterne kræfter og vibrationer.

Epoxy -støbning er den epoxyharpiks, der hældes i formen for at tilvejebringe pålidelig isolering til spændingstransformatoren. Støbningsprocessen sikrer et ensartet og problemfrit isoleringslag, der effektivt forhindrer elektrisk sammenbrud og lækage. Derudover blokerer isoleringen også fugt, støv, kemikalier og andre miljøfaktorer, hvilket yderligere forbedrer beskyttelsen af interne komponenter. Denne fremstillingsmetode garanterer kvaliteten og pålideligheden af støbegodserne, hvilket gør den til et af de almindeligt anvendte isoleringsmaterialer i kraftindustrien.

Kobber: Kobberledere bruges typisk til viklinger i 36 kV spændingstransformator. Disse materialer tilbyder høj elektrisk ledningsevne og mekanisk holdbarhed, hvilket muliggør effektiv transmission af aktuelle signaler, mens de modstår operationelle spændinger.

Produktoverlegenhed

Vores produktbelægning af skruer og bundplade når 8um/min, hvilket er mere fugtbestandigt og rustbeskyttet. Glansen er bedre.

1.	Anvendelse	Måling
2.	1nstallation	Indendørs
3.	Konstruktion	Tør type epoxyharpiks støbt
4.	Isolering	Støbt harpiks
5.	Antal fase	Enkelt
6.	Bedømt frekvens	50 Hz
7.	System Primær nominel spænding	33 kV fase til fase
8.	Maksimal systemspænding	36 kV fase til fase
9.	Systen jording	Effektivt jordet
10.	Grundlæggende isoleringsniveau (1,2/50 u sek.	170 kV
11.	Strømfrekvens modstå spænding (1 min.50 Hz)	70 kV
12. 13.	Forhold: 11 kV feeder Primær	400/5A Enkelt vikling
14.	Sekundær	Enkelt vikling
15.	Nøjagtighedsklasse	0,2/0,2s til måling
16.	Byrde a) Til måling	10-15 VA
17.	Kort tids nuværende vurdering	Minimum 80 ka i 1 sekunder
18.	Udvidet kurentvurdering	120%af den nominelle strøm
19.	Krypningsafstand	30 mm/kV (minimum)
20.	Standard	Design, fremstilling, test, installation og ydeevne skal være i overensstemmelse med De seneste udgaver af IEC 61869-1 & IEC 61869-2
