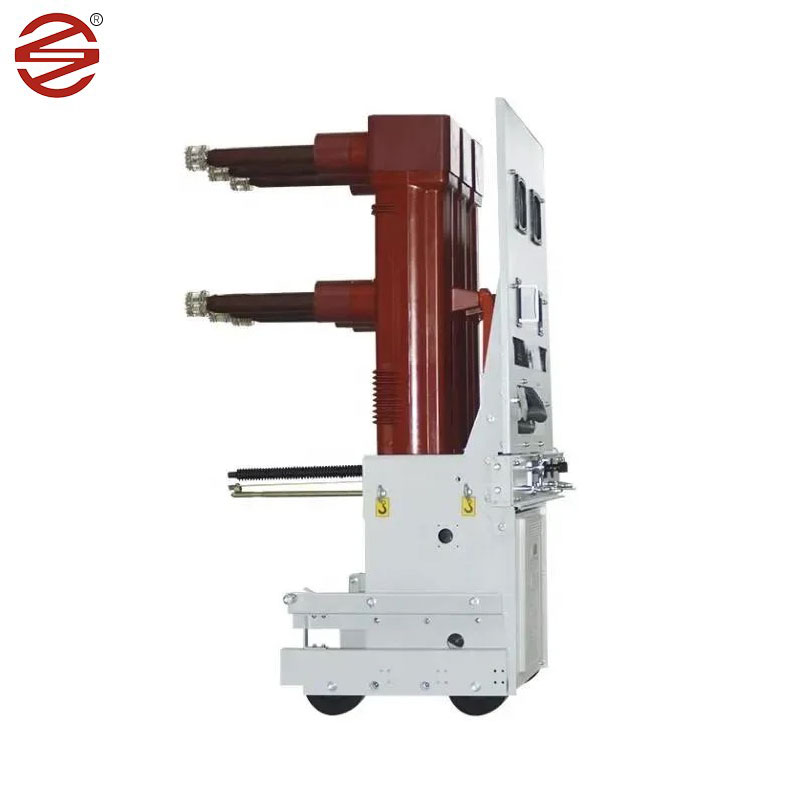

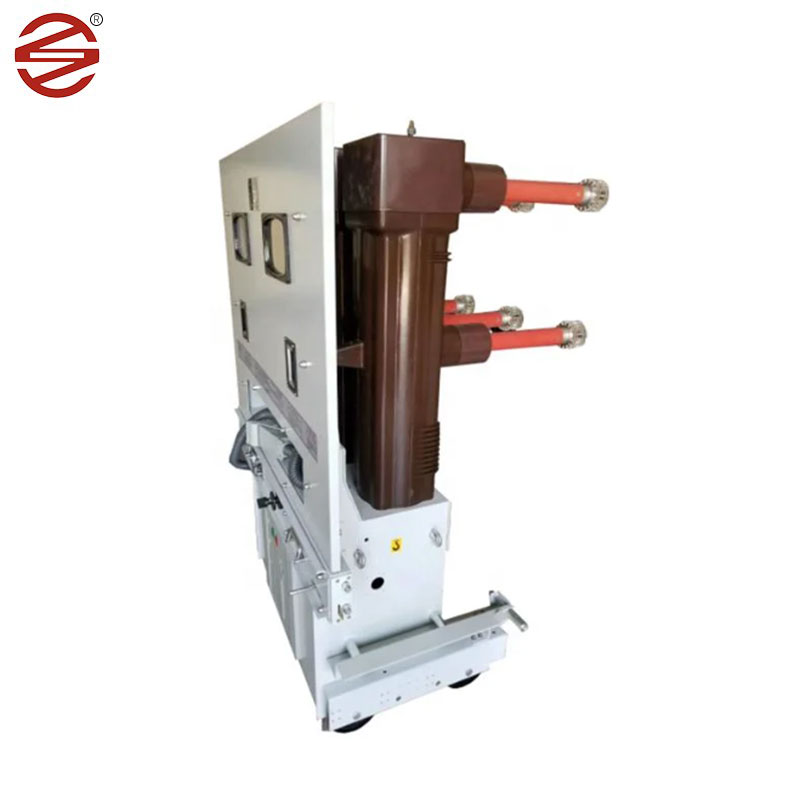

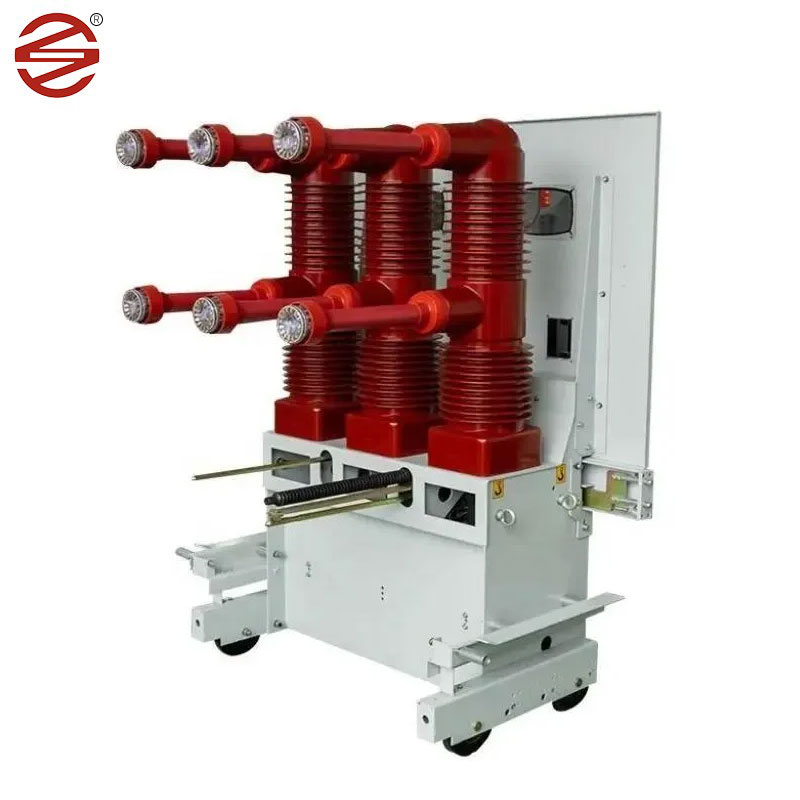

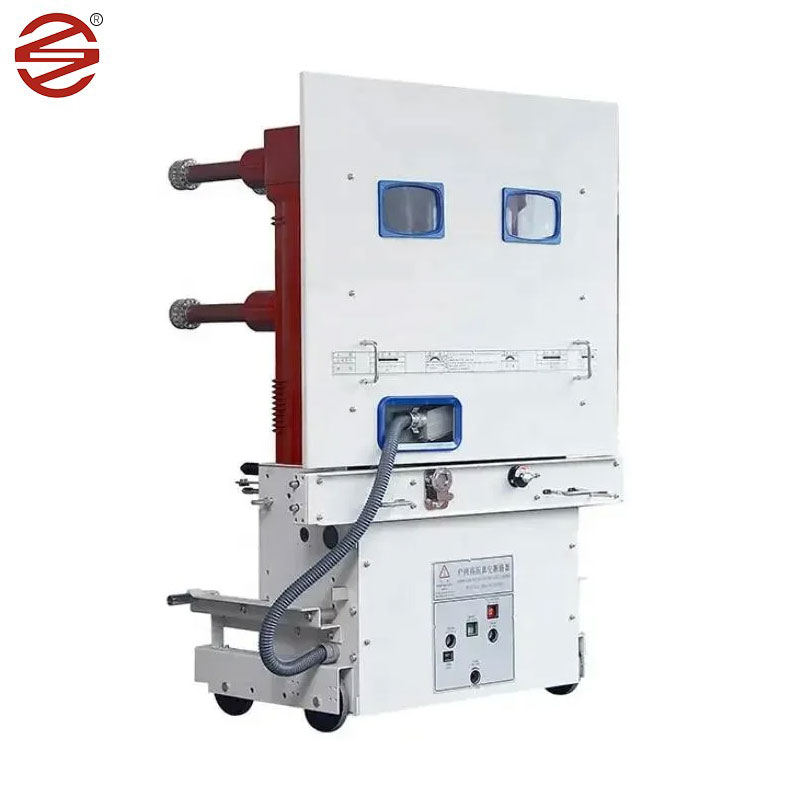

40,5 kV vakuumafbryder

Vakuumafbryderen på 40,5 kV, der er fremstillet af Dahu Electric, er velegnet til trefaset AC 50Hz, 40,5 kV-system. Det kan bruges til industrielle og minedriftsvirksomheder, kraftværker og understationer som skifte belastningsstrøm, overbelastningsstrømstrøm og er velegnet til hyppige driftsbegivenheder. Denne afbryder vedtager strukturen op og ned ad arrangementet, hvilket effektivt reducerer dybden af afbryderen. Og vedtage sammensat isoleringsstruktur, trefaset lysbue-slukningskammer og det tilhørende ladede organ adskilt af tre uafhængige epoxyharpiksisoleringsskaller.

Send forespørgsel

Produkt beskrivelse

Efter at have anvendt sammensat isoleringsstruktur opfylder 40,5 kV vakuumafbrydere kravene i luftafstand og krybningsafstand under normale driftsbetingelser og reducerer effektivt volumenet af afbryderen, den vigtigste ledende sløjfe vakuuminterrupter og den dynamiske og statiske ledende forbindelse er installeret i den isolerende cylinder, så fasen kun er 300 mm. De vigtigste kredsløbs elektriske forbindelser er alle faste forbindelser med høj pålidelighed.

Produktoplysninger

Modulær mekanisme

Modulær mekanisme -design, meget standardiseret struktur;

Mekanismen er let at samle / adskille og let at vedligeholde;

Høj pålidelighed med mindre antal dele

Integreret opladningshåndtag, gør operationen praktisk og let

Pot-type pol

Miljøvenligt isolerende materiale, PA66 giver let vægt, høj dielektrisk ydeevne;

Genanvendelig og let bortskaffelse efter produktets livscyklus;

Omkostningseffektiv og pålidelig;

Vakuumafbrydere

Opfylder fuldt ud kravene i IEC- og GB -standarder;

Komplet sammenlåsning, forhindre misoperation og give sikkerhed i drift;

Modulært design, forkortet leveringstid;

Lille åbningstop og fremragende ydelse;

Præstationsfordel

Produktet er udstyret med en bistabel permanent magnet -driftsmekanisme, mekanismen er udstyret med en permanent magnet, af den permanente magnet til at tilvejebringe en holdekraft, så kontakten opretholdes i den åbne og lukkede tilstand, sammenlignet med den konventionelle forårets driftsmekanisme, antallet af mekaniske dele reduceres, den mekaniske transmissionskæde er formodet, så det er tilstrækkeligt at tilslutte sig, hvilket er meget forbedret, det øgede levetid.

Hoved teknisk specifikation

projekt		enhed	Parameter
Bedømt spænding		kv	40.5
Bedømt strøm		A	1250		1600	2000、2500
Bedømt kortslutningsbrud		de	25	31.5	25	31.5
Dynamisk stabil strøm (spidsværdi)		de	63	80	63	80
4S termisk stabil strøm		de	25	31.5	25	31.5
Bedømt kortslutningsfremstillingsfremstilling (spidsværdi)		de	63	80	63	80
Breaking Times of nominel kortslutningsstrøm		Gange	20
Bedømt driftssekvens			O-0.3 S-CO-180 S-CO
Bedømt isolering niveau	1 min strømfrekvens modstå spænding	kv	95
	Lyn impuls modstår spænding (spidsværdi)		185
Mekanisk liv		Gange	10000
Bedømt enkelt kondensatorbankåbning og strøm		A	630
Bedømt back-to-back kondensatorbankstrøm		A	400
Energilagringsmotor Bedømt spænding		V	AC 、 DC: 110; 220
Bedømt strøm af energilagringsmotor		W	≤230
Energilagringstid for energilagringsmotor		S	≤15
Bedømt spænding for lukning og åbningsspole		V	DC: 110; 220
Bedømt strøm for lukning og åbningsspole		A	1,05 (110V) 0,96 (220V)
Kontaktåbning		mm	20 ± 2
Kontakt slagtilfælde		mm	7,5 ± 1,5
Trefaset kombination af forskellige perioder		MS	≤2
Bounce tid for kontaktlukning		MS	≤3
Hovedkredsløbsmodstand (ekskl. Vægkontakt)		baby	≤40
