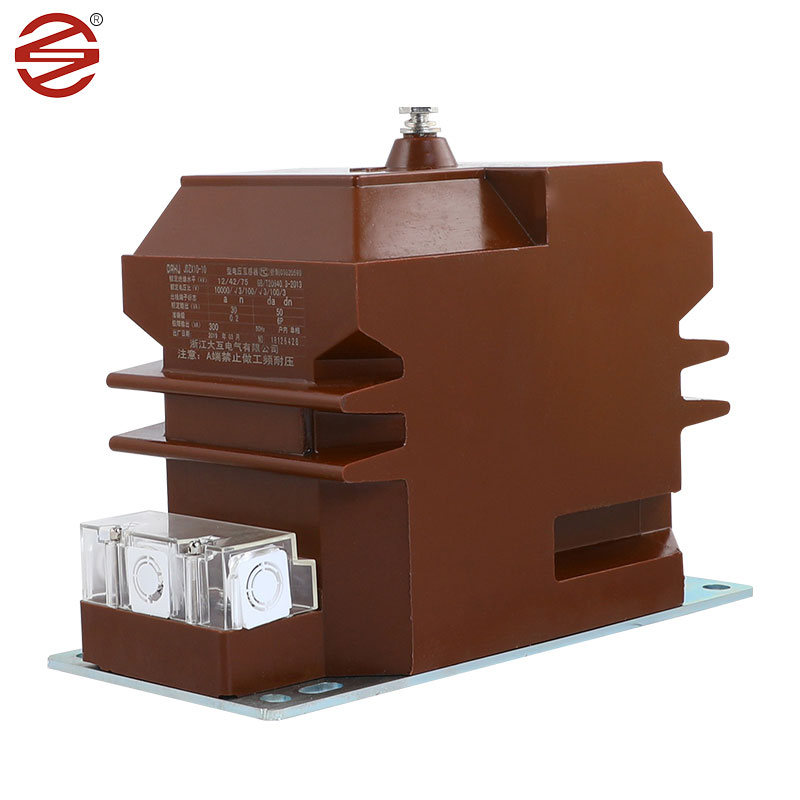

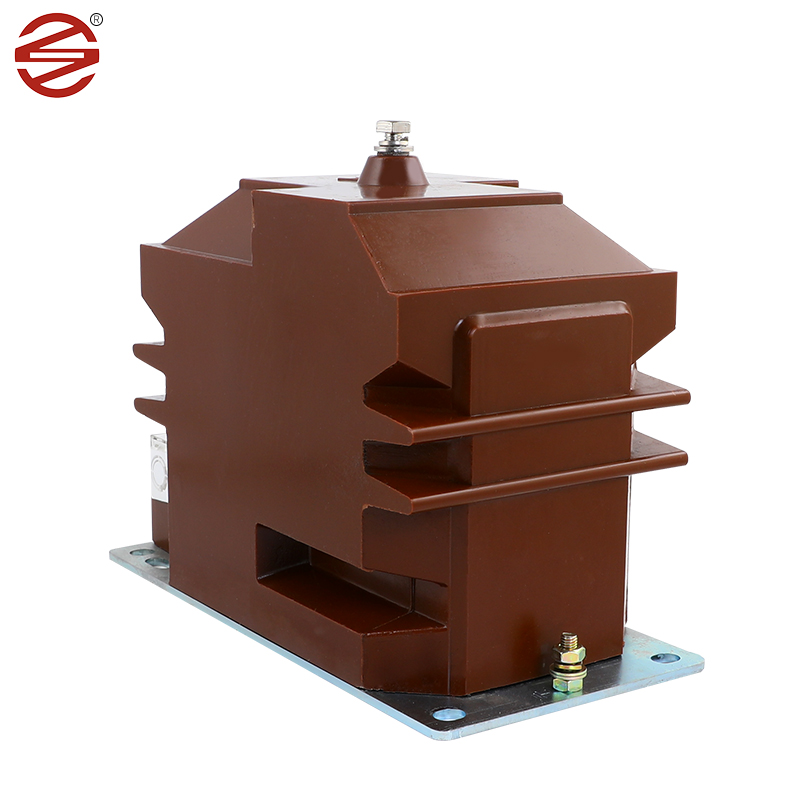

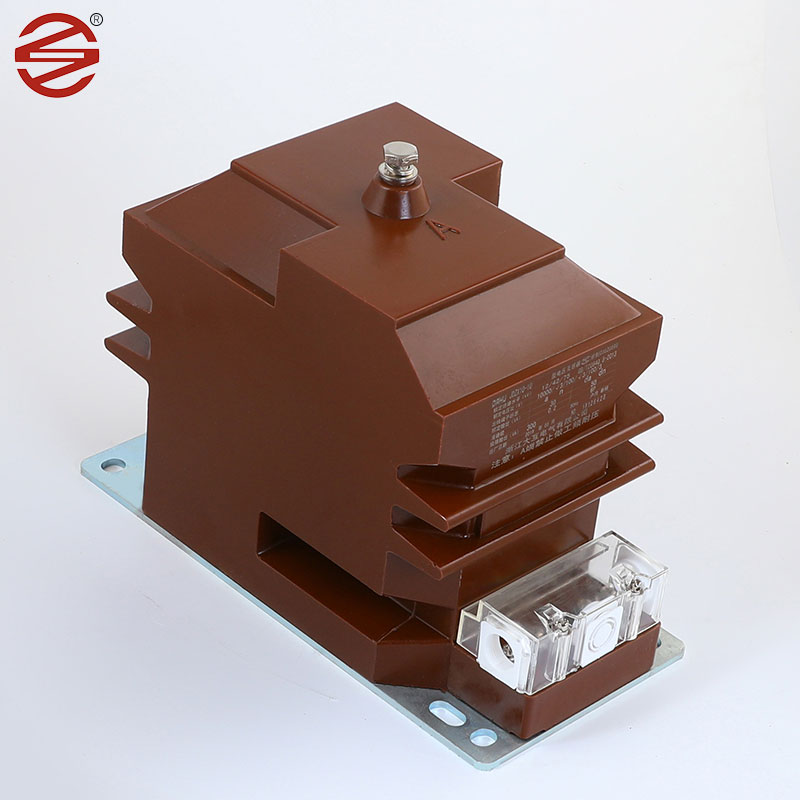

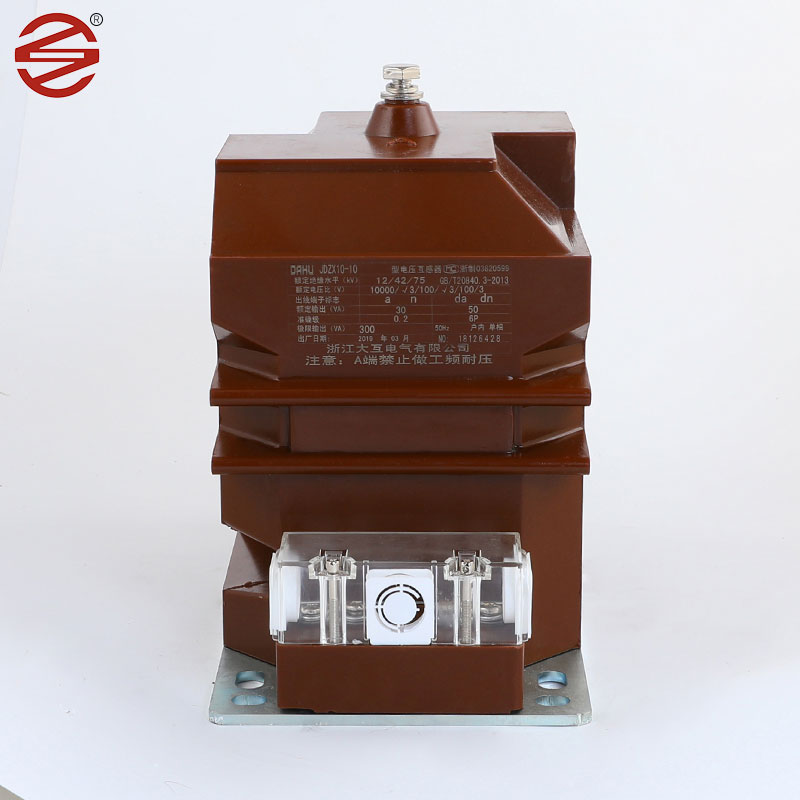

Indendørs spændingstransformator

Den indendørs spændingstransformator lavet af Dahu Electric er en uundværlig komponent inden for indendørs switchskabe, der tjener som rygrad til strømmåling, elektrisk energiovervågning og beskyttende relæer på tværs af både enfaset og trefaset vekselstrømssystemer. Dets robuste design og præcise funktionalitet gør det til et væsentligt element i at sikre sikkerheden og effektiviteten af elektriske operationer.

Send forespørgsel

Produkt beskrivelse

Koldvalsede siliciumstålplader: Indendørs spændingstransformator bruger normalt koldvalsede siliciumstålplader som kerne. Disse materialer er koldvalset og har fremragende magnetiske egenskaber, såsom høj permeabilitet og lavt kernetab, hvilket gør dem ideelle til nuværende transformatorer. Ved at bruge koldrullet siliciumstålplade som kernemateriale kan den nuværende transformer opnå effektiv energioverførsel og derved forbedre systemets effektivitet. Sammenlignet med andre materialer har koldvalsede siliciumstålplader lavere hystereseløkker og magnetiseringstab, hvilket betyder mindre energiaffald og lavere strømforbrug.

Epoxyharpiks: Epoxyharpiks har fremragende dielektriske egenskaber og mekanisk styrke, er det første valg af indendørs spændingstransformatorisoleringsmateriale. Epoxy -støbegods giver pålidelig isolering, der beskytter interne komponenter mod elektrisk sammenbrud og miljøfaktorer ..

Kobber: Kobberledere bruges typisk til viklinger i indendørs spændingstransformator. Disse materialer tilbyder høj elektrisk ledningsevne og mekanisk holdbarhed, hvilket muliggør effektiv transmission af aktuelle signaler, mens de modstår operationelle spændinger.

Materiale (Epoxy -harpiks): Indendørs spændingstransformator Brug kabinetter lavet af epoxyharpiks, som har fremragende isoleringsegenskaber og kan forhindre strøm eller spændingskrydsning til sikker kredsløbsdrift. Det er også modstandsdygtigt over for høje temperaturer og korrosion og har god tætningspræstation for vandtæt og fugtbeskyttet kapacitet. Epoxytransformatorer er lettere og lettere at installere og vedligeholde sammenlignet med olie-nedbrydende transformere.

Produktoverlegenhed

Vores produktbelægning af skruer og bundplade når 8um/min, hvilket er mere fugtbestandigt og rustbeskyttet. Glansen er bedre.

1.	Anvendelse	Måling
2.	Installation	Indendørs.
3.	Isolering	Støbt harpiks
4.	Type	Spændingsinduktion
5.	Konstruktion	Tør type epoxyharpiks støbt
6.	Antal fase	Singefase (1 sæt = 3 nr.)
7.	Frekvens	50 Hz
8.	Montering monteret	Støtter på gantrysstruktur monteret
9.	System Primær nominel spænding	11 kV (fase til fase)
10.	Systemets primære maksimale spænding	12 kV (fase til fase)
11.	System Earthlings	Effektivt jordet
12.	Grundlæggende isolering (impuls modstå Spænding)	75 kV
13.	Strømfrekvens modstå spænding	28kV
14.	Den neutrale ende af primær vikling, for Direkte forbindelse til jorden	Isoleret til at modstå 10 kV Lavfrekvenstest.
15.	Type sekundær vikling	Enkelt vikling
16.	Transformationsforhold	11 kV/3/0,11 kV/V3
17.	Krypningsafstand	25 mm/kV (minimum)
18.	Bedømt sekundær byrde	7,5 til 10 VA
19.	Spændingsgrænsefaktor	1,2 kontinuerlig og 1,5 i 30 sekunder
20.	Klasse af nøjagtighed	0,2 til måling.
21.	Standard	Design, fremstilling, test, installation og Præstation skal være i overensstemmelse med den seneste Udgaver af IEC 61869-1 & IEC 61869-3.
