Hvorfor er spændingstransformere vigtige for strømsystemer?

I strømsystemer er nøjagtig måling og sikker drift altafgørende. Uanset om det er i offentlige elnet, industriparker eller kommercielle faciliteter, er præcis overvågning af spændingsniveauer uundværlig.Spændings transformatorer, også kendt som potentielle transformere (PT'er), spiller en væsentlig rolle i denne proces.Zhejiang Dahu Electric Co., Ltd.er en velrenommeret professionel producent dedikeret til at designe og producere højkvalitets spændingstransformatorer fra 0,5 kV til 35 kV. Beliggende i Xiangyang Industrial Zone, Yueqing City, kendt for sine elektriske produktionskapaciteter, udnytter Dahu Electric sin fordelagtige geografiske placering, avancerede teknologi og strenge kvalitetsstyringssystem til at levere pålidelige, effektive og holdbare produkter.

Forståelse af spændingstransformere

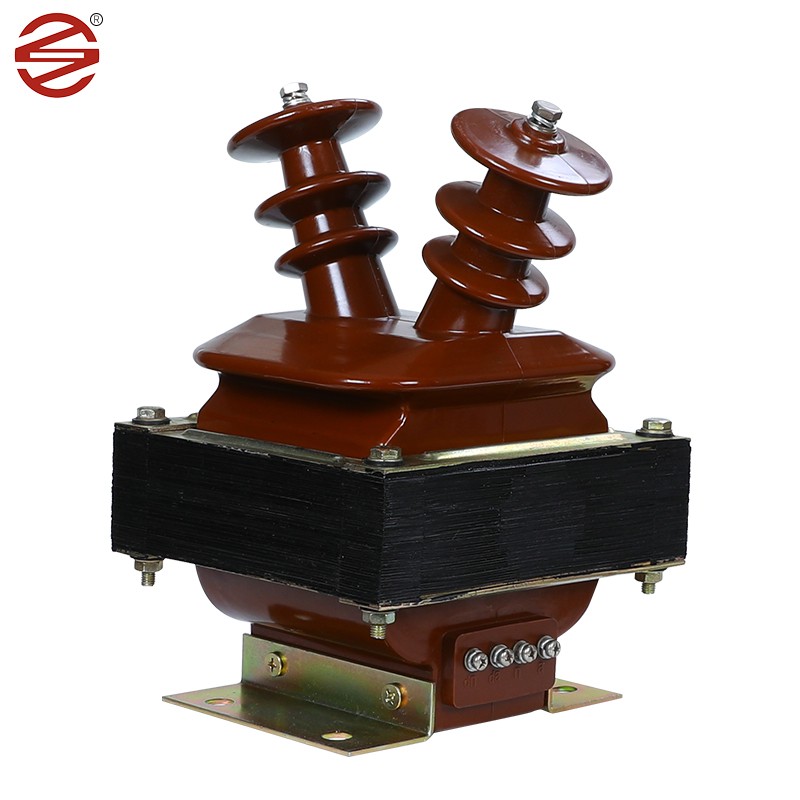

A spændingstransformatorer en instrumenttransformer designet til at reducere højspændings primærspænding til en standardiseret, lavere og sikrere sekundærspænding. Denne sekundære spænding er typisk 110V eller 120V, som nemt og sikkert kan håndteres af måleinstrumenter, beskyttelsesrelæer og energimålere. Den primære funktion af en spændingstransformator er ikke strømtransmission, men snarere at give en nøjagtig repræsentation af højspændingsbølgeformer til måling og beskyttelse. Ved at isolere måle- og kontrolkredsløbet fra højspændingsledninger sikrer spændingstransformatorer sikkerheden for personale og udstyr.

Hovedanvendelser af spændingstransformatorer

Elmåling: Måler nøjagtigt elforbruget til fakturering og overvågning i forsynings- og industriapplikationer.

Systembeskyttelse: Giver spændingssignaler til beskyttelsesrelæer for at udløse afbrydere i tilfælde af fejl som overspænding, underspænding eller jordfejl.

Strømkvalitetsovervågning: Overvåger spændingsniveauer, spændingsfald, svulme og harmonisk forvrængning i strømsystemer.

Generatorsynkronisering: Sikrer korrekt synkronisering mellem generatorer og nettet ved at matche spændingsamplitude og fasevinkel.

Spændingskontrol: Giver feedback til automatiske spændingsreguleringssystemer.

Hvorfor vælge os?

Dahu overholder forretningsfilosofien "Teknologidrevet, Menneskeorienteret" og er forpligtet til at forfølge ekspertise. Denne filosofi driver kontinuerlig innovation og overholdelse af de højeste kvalitetskontrolstandarder.

Overlegen produktkvalitet: Dahu betragter produktkvalitet som virksomhedens livsnerve, ved at anvende avanceret indenlandsk produktionsudstyr og etablere et omfattende ledelsessystem gennem hele produktionsprocessen.

Stærke R&D-kapaciteter og innovation: Dahu holder trit med tiden og designer sine produkter til at tilpasse sig stadigt skiftende markedskrav og teknologiske fremskridt.

Bredt spændingsområde: Ved at udnytte sin erfaring med fremstilling af transformere fra 0,5 kV til 35 kV leverer Dahu løsninger til en bred vifte af applikationer, fra lavspændingsdistribution til sekundær transmission med mellemspænding.

Sikker og effektiv: Hver spændingstransformator er designet til internationale sikkerheds- og effektivitetsstandarder, hvilket sikrer pålidelig drift i kritiske miljøer.

Spændingstransformator ofte stillede spørgsmål (ofte stillede spørgsmål)

1. Hvad er forskellen mellem en spændingstransformer (VT) og en strømtransformator (CT)?

Mens begge er instrumenttransformatorer, tjener de fundamentalt forskellige formål. En strømtransformer er designet til at nedtrappe en høj primærstrøm til en sikker, målbar sekundærstrøm, typisk 5A eller 1A. Dens primære vikling er forbundet i serie med strømkredsløbet. I modsætning hertil er en spændingstransformer designet til at nedtrappe en høj primær spænding til en sikker, målbar sekundær spænding, typisk 110V eller 120V. Dens primære vikling er forbundet parallelt over fasen og neutral eller jord. I det væsentlige måler CT'er strøm, og VT'er måler spænding. Brug af den korrekte transformer til dens tilsigtede anvendelse er afgørende for systemets sikkerhed og nøjagtighed.

2. Kan en Spændingstransformer bruges til både måling og beskyttelse i samme enhed?

Ja, mange moderne spændingstransformatorer er designet med flere sekundære kerner eller viklinger til at betjene begge funktioner samtidigt. For eksempel kan en enkelt VT have et kerneviklet for høj nøjagtighed (f.eks. Klasse 0.5) dedikeret til indtægtsmåling og et separat kerneviklet for en højere belastningskapacitet (f.eks. Klasse 3P) dedikeret til fodring af beskyttelsesrelæer. Dette dobbeltfunktionsdesign er pladsbesparende og omkostningseffektivt til installation i kompakte koblingsanlæg. Det er afgørende at kontrollere transformatorens typeskilt og datablad for at bekræfte de tilgængelige nøjagtighedsklasser og nominelle udgange for hver vikling.

3. Hvad er de kritiske faktorer at overveje, når man vælger en spændingstransformer til en specifik applikation?

Valg af den rigtige spændingstransformator involverer en omhyggelig analyse af flere nøgleparametre. For det første systemspændingen: Transformatorens nominelle primærspænding skal svare til eller overstige systemets nominelle driftsspænding. For det andet, anvendelsesformålet: Bestem, om det er til måling (kræver høj nøjagtighed som 0,2 eller 0,5) eller beskyttelse (kræver klasser som 3P eller 6P). For det tredje, den tilsluttede byrde: Beregn det samlede VA-forbrug af alle enheder (målere, relæer) forbundet til det sekundære kredsløb; VT'ens nominelle output skal være større end denne samlede belastning for at bevare dens nøjagtighed. For det fjerde, installationsmiljøet: Beslut om en indendørs (tør, ren) eller udendørs (vejrbestandig) model er nødvendig under hensyntagen til faktorer som fugtighed, forurening og omgivelsestemperatur. Sørg endelig for, at isolationsniveauet (strømfrekvens og impulsmodstandsspændinger) er passende for systemets fejlniveau og overspændingsforhold.
